SYSTEM MARINE RACK
システムマリンラック
ひとつ前のページへ戻る



紙カタログが必要な方、またご意見等お気軽にお問い合わせください。

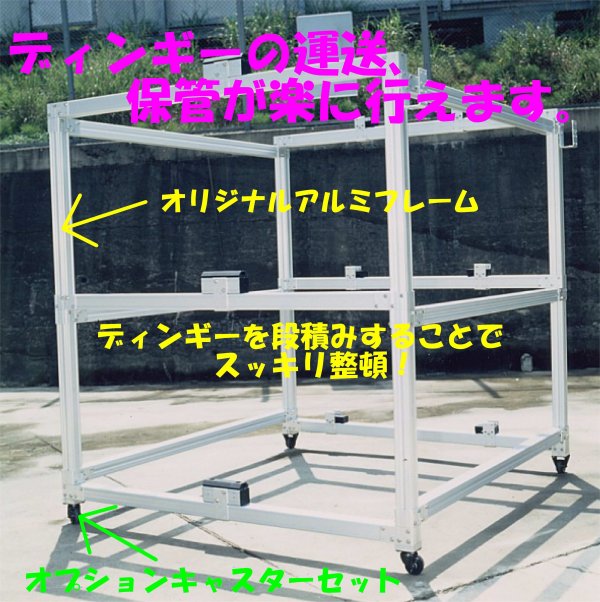

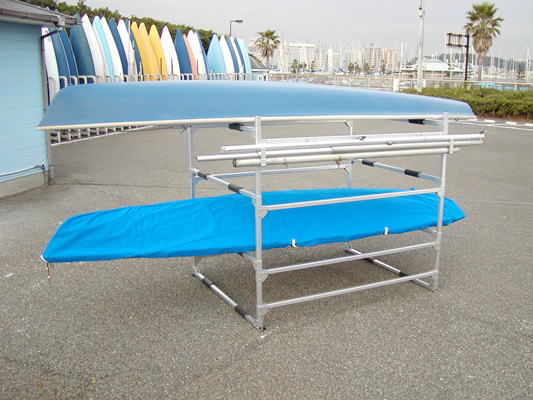

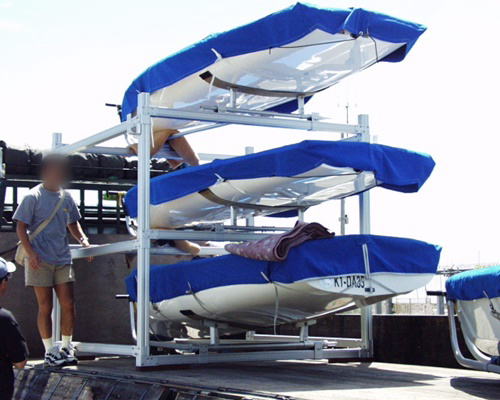

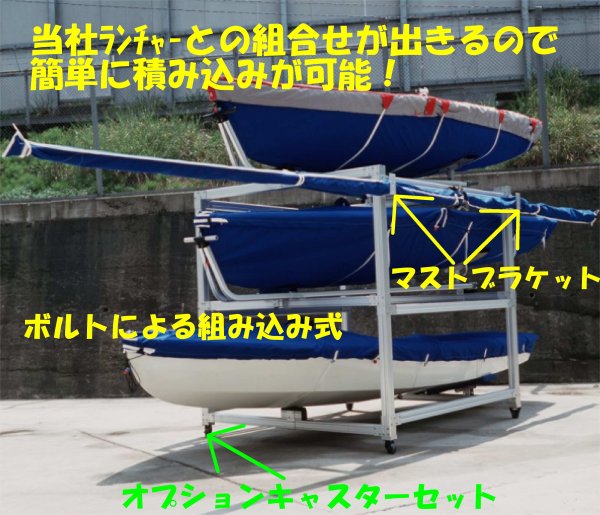

システムマリンラックでディンギーの運送、保管が楽に行えます、当社ランチャーとの組み合わせが出きるので簡単に積み込みが可能です。
アルマイト付き耐食アルミ70mm角パイプ(センターリブ入り高強度パイプ)を使用し海水での使用もOKです。平置きではスペースの嵩むディンギーを段積みすることでスッキリと整頓出来、又運送にも使用出来ます。
ボルトによる組み込み式ですので出荷送料も安く済みます。組立料、送料別途かかります。(要組み立て)

ラックのサイズは変更可能ですのでリクエストがある際は、お気軽にお問い合わせください。

オクムラ新470は幅が広くなりましたのでML−20には積載出来ません、ご注意ください。
ML−21をML−41に変更する場合の部品図も下記PDFで参照下さい。

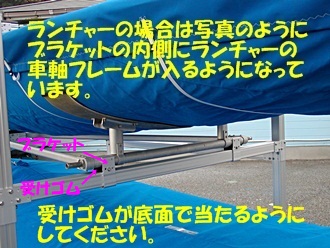

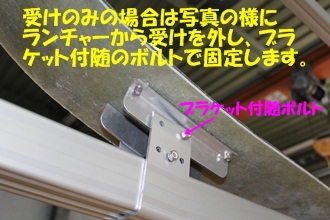

ランチャー固定及び受けのみ固定

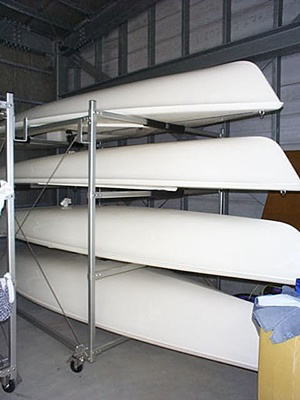

システムマリンラック


ラックのサイズは変更可能ですのでリクエストがある際は、お気軽にお問い合わせください。



商品番号 商品名 材質 総重量 積載重量 税抜価格 税込価格
ML-21 システムマリンラック2t車用 耐蝕アルミ合金アルマイト付 100kg 600kg \266,500 \293,150
ML-41 システムマリンラック4t車用 耐蝕アルミ合金アルマイト付 105kg 600kg \277,800 \305,580

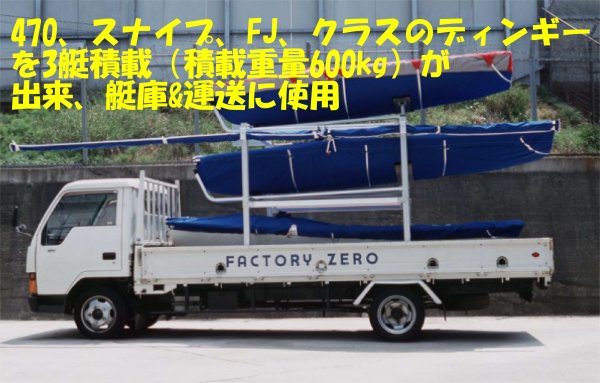

●ML-21はスナイプ、FJ、クラスのディンギーを3艇積載(積載重量600kg)が出来、艇庫&運送に使用します。
(オクムラ新470、SSクラス、は使用出来ません)
(幅が広がった新FJは入らない艇も有ります)
(420は巾1740mm程度有るので斜めにすれば入る艇も有りますが基本ML-41をご使用下さい)
●420ランチャーは長さはFJと同じSフレーム、受けは470と同じ受けの組み合わせとなります。
 FJ用ランチャーお持ちの場合は470用受け 品番:Z802 後受け470用を購入し交換ください。
(オクムラ新470、SSクラス、は使用出来ません)
オクムラ新470、SSクラス、積載の場合はML-41を選択ください。
運送の場合ML-21は2トントラックワイドボディー(荷台内寸1900mm)にてML-41は4トントラックにて運送可能です。

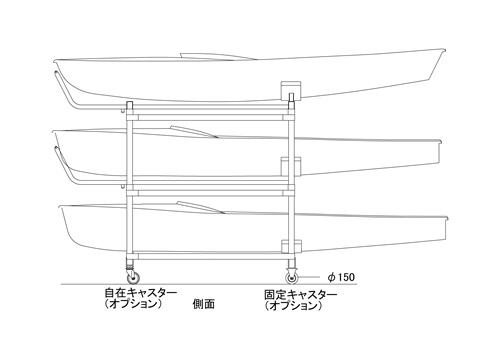

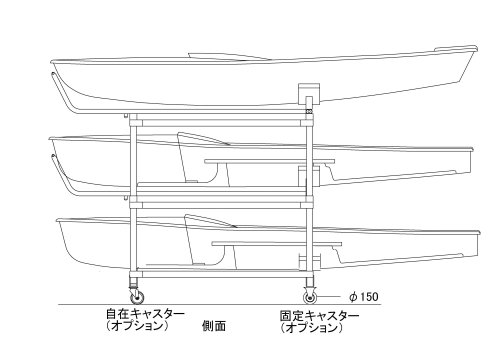

艇庫保管の場合オプションでキャスターの取付が可能です又キャスターはボルト脱着式ですので運送の際は外せます。

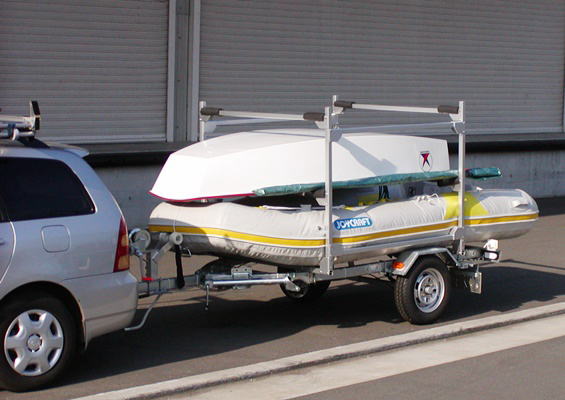

●トレーラーにも使用出来ます。
●アルミ製により軽くて丈夫で錆びず、オプションキャスターにより、スムーズに動かすことができ不使用時は分解ができます。
●材質:耐蝕アルミ合金アルマイト付 総重量ML-21 100Kg、ML-41 105Kg

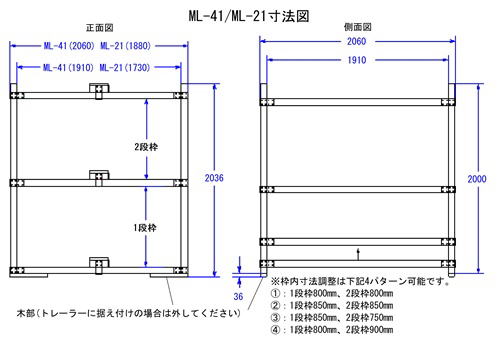

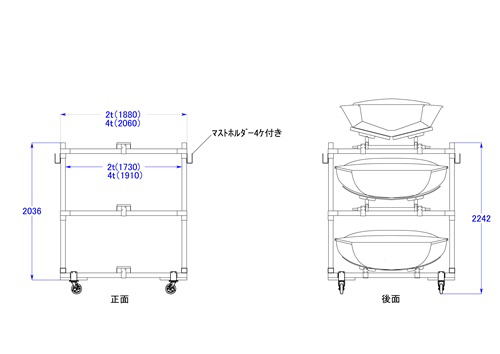

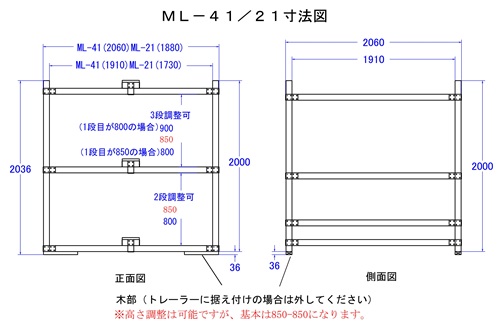

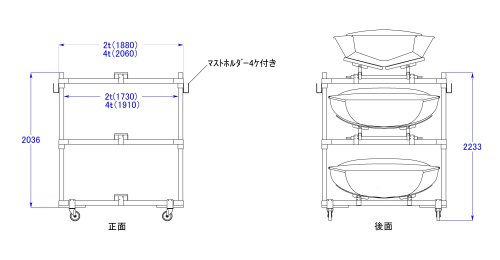

MLラック組立図
ML-21

※パーツ表&組立説明書PDF
ML-41

※パーツ表&組立説明書PDF




組立図

組立図

ML-21荷姿

ML-41荷姿


ラック交換、オプション部品
●ストッパー付き自在2、固定2個、ラック1台分

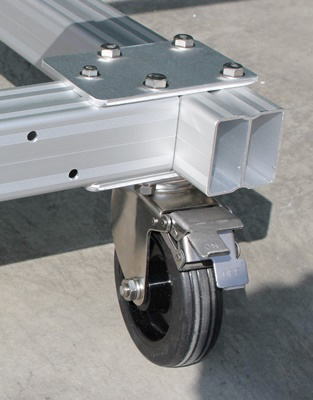

●オプション ラック用キャスター着脱式
商品番号 商品名 税抜価格 税込価格
ML-13S ラック用キャスター取外し式自在S付2ケ固定2ケセット \45,900 \50,490

        IB010070AF                  ML-11G                       ML-2E                        ML-16                         Z5021
商品番号 商品名 税抜価格 税込価格
IB010070AF ラック用後受けブラケット \2,000 \2,200

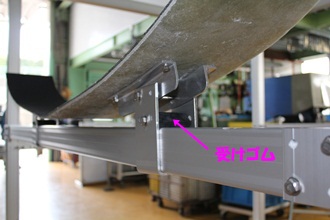

ML-11G  マリンラック後受けブラケット用緩衝ゴム68mm \500 \550
ML-2E マリンラック2t ブラケット、前受、ボルト \10,000 \11,000
ML-16 ラック用ボルトM8-90+W+SW+N \210 \231
Z5021 70角用エンドキャップ \700 \770

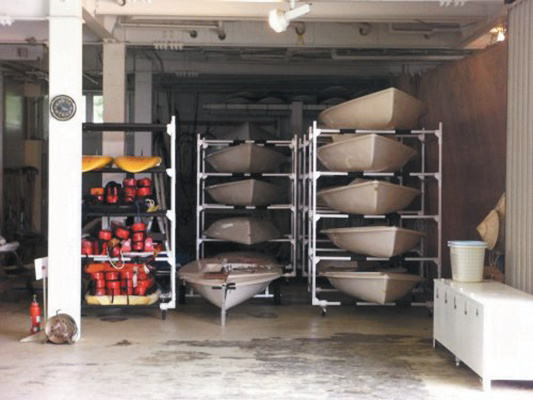

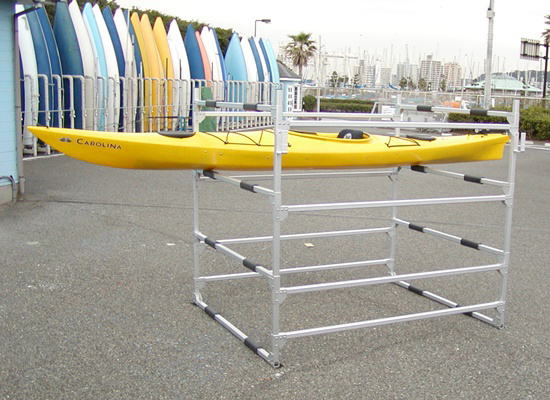

システムマリンラック シーホッパー用



                シーホッパー積載           カヌー積載

商品番号 商品名 材質  総重量 積載重量 税抜価格 税込価格
SH-01N システムマリンラック シーホッパー用 耐蝕アルミ合金アルマイト付 55kg  250kg \139,900 \153,890
●このシステムマリンラックはディンギーやカヌー、ボート、ウインドの保管に使用出来1台に4艇積載(積載重量250kg)できます(シーホッパ-)
●アルマイト付き耐食アルミ38mm角パイプを使用し海水での使用もOKです。
注)トラックでの輸送等にはご使用できません。
●アルミ製により軽くて丈夫で錆びず、オプションキャスターにより、スムーズに動かすことができ不使用時は分解ができます。
●材質:耐蝕アルミ合金アルマイト付
●艇に合わせた特注サイズも製作可能です。

※サイズ

※パーツ表&組立説明書PDF

 ※SH-01N荷姿

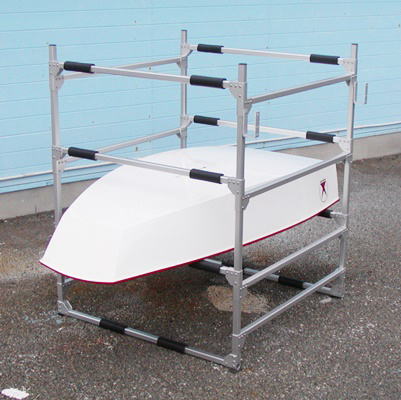

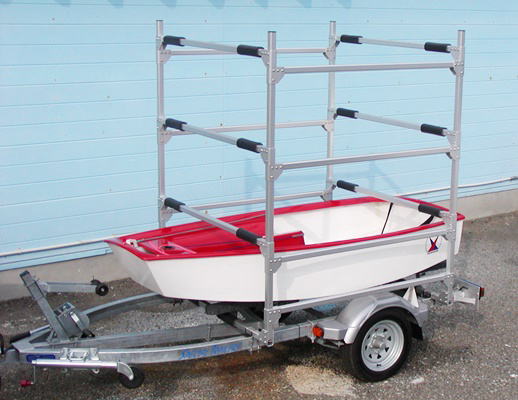

システムマリンラック OP用



            OL-03N                        OL-03N+トレーラー         OL-20+トレーラー

商品番号 商品名 総重量  積載重量  税抜価格 税込価格
OL-20

システムマリンラック OP用2枠(3艇)

 25kg  100kg \88,700 \97,570
OL-03N システムマリンラック OP用3枠(4艇)  35kg  150kg \119,500 \131,450
OL-04N システムマリンラック OP用4枠(5艇)  45kg  200kg \139,900 \153,890
OL-05N システムマリンラック OP用5枠(6艇)  51kg  250kg \164,500 \180,950

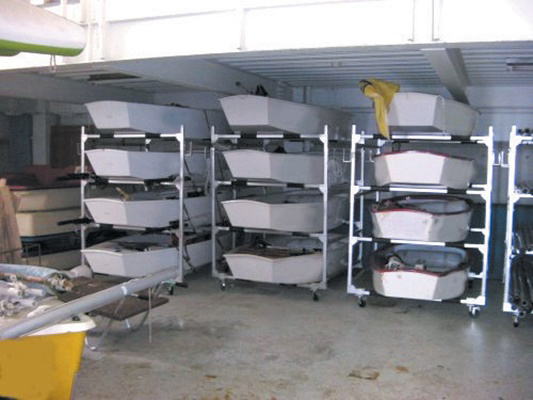

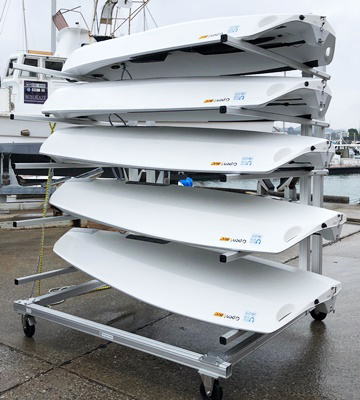

●このシステムマリンラックはオプティミストディンギーやカヌー、ボートの保管に使用出来ます。4艇積載(積載重量250kg)(OL-03N)
●アルミ製により軽くて丈夫で錆びず、オプションキャスターにより、スムーズに動かすことができ不使用時は分解ができます。
●材質:耐蝕アルミ合金アルマイト付
●艇に合わせた特注サイズも製作可能です。
注)トラックでの輸送等にはご使用できません。


OL-20取扱説明書

※OL-20サイズ

OL-20荷姿


OL-03N取扱説明書

※OL-03Nサイズ

OL-03N荷姿


OL-04N取扱説明書

※OL-04Nサイズ

OL-04N荷姿


OL-05N取扱説明書

※OL-05Nサイズ

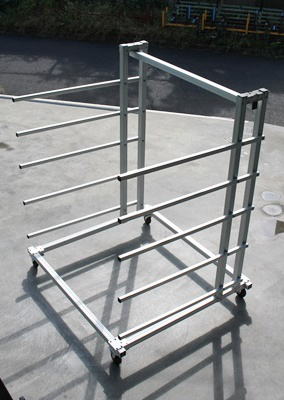

システムマリンラック ハンザ用

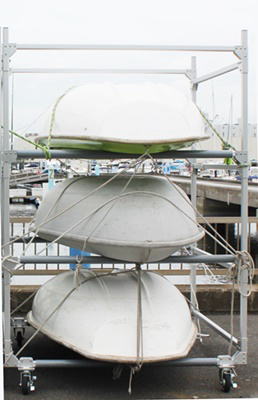

写真はオプションキャスター付きです


●このシステムマリンラックはハンザディンギー用です。
 3.03サイズ、4艇積載
●アルマイト付き耐食アルミ38mm角パイプを使用し
 海水での使用もOKです。
●アルミ製により軽くて丈夫で錆びず、オプションキャス
 ターにより、スムーズに動かすことができ不使用時は
 分解ができます。
●材質:耐蝕アルミ合金アルマイト付
 注)トラックでの輸送等にはご使用できません。

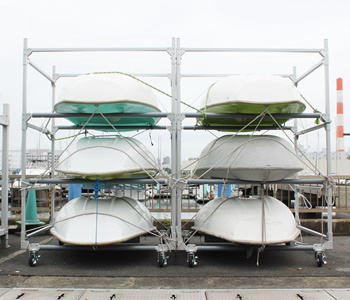

写真はオプションキャスター付きで
OL-06Hを2台並べた状態です。

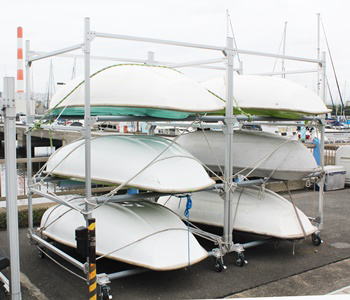

写真はオプションキャスター付きで
OL-06Hを2台並べた状態です。
商品番号 商品名 税抜価格 税込価格
OL-06H

システムマリンラック ハンザ用(3.03可)3枠4艇

\140,000 \154,000


オプションキャスター
商品番号 商品名 税抜価格 税込価格
OL-18 オプションキャスター \43,100 \47,410

●OL,SH用SUSキャスター

(自在キャスターストッパー付x2、固定キャスターx2)
●オプション ラック用キャスター着脱式
