JET LAUNCHER
ジェットランチャー
ひとつ前のページへ戻る



紙カタログが必要な方、またご意見等お気軽にお問い合わせください。


「JET LAUNCHER」「ジェットランチャー」は(有)ファクトリーゼロが製造販売する運搬用台車の登録商標です。
ご購入の際は(有)ファクトリーゼロのジェットランチャーとご指名ください。 ※コピー品にご注意ください。





※当社ジェットランチャー、ジェットバンク全ての台車には軽くて丈夫で錆びない

ナイロン製ローラーベアリング入りプラスチックホイール(色:パープル)&ブロックパターンマリンタイヤを使用しています。(詳細ページ)











JET LAUNCHER  トッププロ選手達も愛用!
 小原聡将選手  砂盃肇選手


久米由紀子選手





生駒淳選手

マーク・ゴメス選手



エイブラハム・ホー選手

ジャーミー・ポレー選手

ピエール・マクセント選手



清野泰二選手

田中エミ選手

村尾高明選手

金森稔選手、絵美選手

渡部BUN文一選手




#J-150S ジェットランチャーシングル4サイクル用 2輪

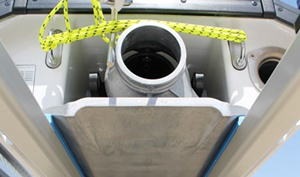

 新SJはセンターにフックホールがありませんので写真のように既存の両サイドのアイに
 ロープを通して、それにフックを掛けてご使用ください。
 ※ロープは付属していません。
商品番号 商品名 税抜価格 税込価格
J-150S ジェットランチャーシングル4サイクル用 2輪 \76,800 \84,480
KAWASAKI
SX-R(4サイクル)の積載について!

SX-Rは800SX-Rに比べ重量が91kg重くなっています。
昔の2サイクルランナバウトクラスの重量です。
ランナバウトのマシンを作業するイメージで十分注意してご使用ください。
 ⇊詳しくはクリックすると開きます。


従来のJ-130SXをベースにカワサキSX-R用にバージョンアップしました。

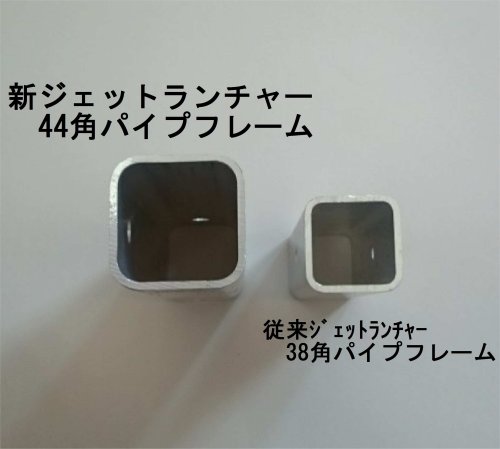

●従来のJ-130SX(38角材)に比べ高強度の太く新しいオリジナル44角材を使用してます。

従来フレームに比べ1.4倍強度UP、各ブラケット部分もM8ボルト&ナットでガタなく固定


●艇長に合わせ バランス良くフレームを長く また4サイクルの重量に耐える車軸部分を強化してます。

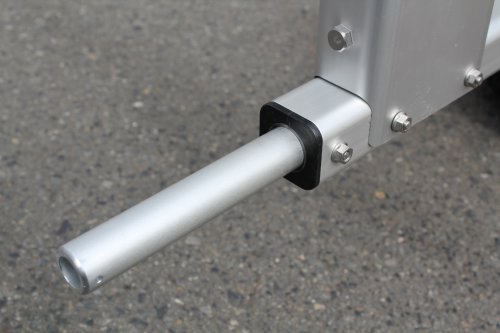

車軸シャフトがランナバウト用ジェットランチャーと同様に1本物(左右通しパイプ)
また車軸角フレームとシャフト間のカラーはガラス繊維入りプラスチック成
形品にてガタなくしっかり密着固定





※シャフトやプラスチックカラーは定期的に交換してください。

交換方法は下記PDFをダウンロードしてください。

シャフトとプラスチックカラーがセットになった

交換部品品番JS308-44がございます。

こちらのオンラインショッピングから購入が可能です。

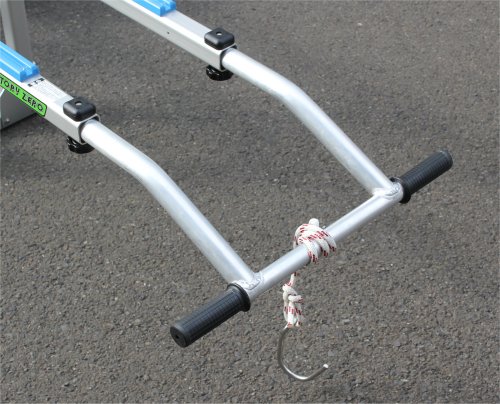

●取っ手部分には両サイド二人で運びやすいようにバーグリップタイプ形状に。

従来のJ-130SX(32Φ材)に対し38Φと太く高強度に。

ジェットランチャーの全長を延ばしたことでハンドルエリアが広く安全
また握り部分を外側に出したことでより(複数人で)運びやすく操作性も向上



●全長を延ばし地上高を若干上げたことでナナメに持ち上げた際にも

マシンが地面に当たる心配はありません。
●スパークにも使用可能です。
●水際の積載や砂浜の運搬には3~4人必要です。
●積載向は取っ手側に艇後方になる位置を推奨しておりますが

逆向きに積載運搬する際は、ハンドル側の過度な加重による破損や艇後方のライドプレートが地面に当たらないよう十分注意してください。


※SX-Rは800SX-Rに比べ重量が91kg重くなっています。
  昔の2サイクル2シータークラスの重量です。
  そのことをイメージし使用状況(人数、場所等)2輪もしくは4輪の選択をお願いします。

総重量約23.5Kg フレーム重量約12.5Kg





※サイズ

※全幅は空気圧、荷重、等により若干変動します。



※パーツ表&組立図PDF



※出荷荷姿



J-150S交換パーツ
 JS301 JS302   JS303 JS304
 IB070120AB  JS305  JS306  JS308
 Z44-1 Z6037  JS220  JL100  JL405
 TA40F JL210BS  Z6027  Z521  P23-06
 P04-6-50 P-04-6-60  P04-8-60 P05-08   P07-08
商品番号 商品名 税抜価格 税込価格
JS301 取手パイプ J-150S&J-150-4S用 \11,000 \12,100
JS302 レールフレームセット レール&エンドキャップ付 \11,000 \12,100
JS303 車軸フレーム425mm 組込品J-150S用 \7,700 \8,470
JS304 フットパイプ425mm J-150S、J-150-4S \1,800 \1,980
IB070120AB 44角ブラケット120mm \2,500 \2,750
JS305 44角スタンドパイプ200mm \1,200 \1,320
JS306 44角スタンドパイプ400mm \1,800 \1,980
JS308 車軸シャフト J-150S、J-150-4S \3,500 \3,850
Z44-1 44角車軸カラー \1,200 \1,320
Z6037 プラスチックスレ止(ボルトM6-65,M6-70,ナット付) \520 \572
JS220 J-130SX用ノブナット6φ50黒+ボルトM6-65 \520 \572
JL405 ランチャー&J-2000用ロープ8φx1.2M \500 \550
TA40F Fタイヤベアリング 18x9.50-8新キャップ \15,800 \17,380
JL210BS すべるレール 1.5M ライトブルー \1,950 \2,145
Z6027 44角用エンドキャップスリット丸穴付 黒 \650 \715
Z521 Dリング \250 \275
P23-06 SUSフランジナットセレート付 M6 \70 \77
P04-6-50 SUS六角ボルト6-50 \65 \71
P04-6-60 SUS六角ボルト6-60 \75 \82
P04-8-60 SUS六角ボルトト8-60 \90 \99
P05-08 SUSスプリングワッシャーM8 \10 \11
P07-08 SUSナットM8 \30 \33
JL100 ランチングフック ステンレス製 \1,700 \1,870


こちらのオンラインショッピングから購入が可能です。
    JL224 4輪キットJ-150S用をご利用いただきますと、
J-150S ジェットランチャーシングル4サイクル用2輪を、4輪に変換できます。



詳しくはこちらから
JL226 ジェットランチャJ-150S,J-150-4S用レールエンドキット
左記をご購入いただきますと、
乗せ上げの初動がスムーズになります。

※エンジンの勢いでの乗せ上げは大変危険です。
またジェットランチャーの破損の原因となりますのでお止めください。

    JL278 ジェットランチャーJ-150S、J-150-4S用カプラーキット
上記をご購入いただきますと、
ヒッチメンバー付の動力車があればマリーナ内を楽々移動できます。

※ジェットランチャー2輪はスタンド部分を外して使用します。

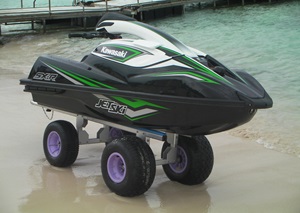

#J-150-4S ジェットランチャーシングル4サイクル用 4輪
商品番号 商品名 税抜価格 税込価格
J-150-4S ジェットランチャーシングル4サイクル用 4輪 \93,200 \102,520
 KAWASAKI
SX-R(4サイクル)の積載について!

SX-Rは800SX-Rに比べ重量が91kg重くなっています。
昔の2サイクルランナバウトクラスの重量です。
ランナバウトのマシンを作業するイメージで十分注意してご使用ください。
 ⇊詳しくはクリックすると開きます。


従来のJ-130SXをベースにカワサキSX-R用にバージョンアップしました。

●従来のJ-130SX(38角材)に比べ高強度の太く新しいオリジナル44角材を使用してます。

従来フレームに比べ1.4倍強度UP、各ブラケット部分もM8ボルト&ナットでガタなく固定


●艇長に合わせ バランス良くフレームを長く また4サイクルの重量に耐える車軸部分を強化してます。

車軸シャフトがランナバウト用ジェットランチャーと同様に1本物(左右通しパイプ)
また車軸角フレームとシャフト間のカラーはガラス繊維入りプラスチック成
形品にてガタなくしっかり密着固定



※シャフトやプラスチックカラーは定期的に交換してください。

交換方法は下記PDFをダウンロードしてください。

シャフトとプラスチックカラーがセットになった

交換部品品番JS308-44がございます。

こちらのオンラインショッピングから購入が可能です。




●取っ手部分には両サイド二人で運びやすいようにバーグリップタイプ形状に。

従来のJ-130SX(32Φ材)に対し38Φと太く高強度に。

ジェットランチャーの全長を延ばしたことでハンドルエリアが広く安全
また握り部分を外側に出したことでより(複数人で)運びやすく操作性も向上



●全長を延ばし地上高を若干上げたことでナナメに持ち上げた際にも

マシンが地面に当たる心配はありません。
●スパークにも使用可能です。
●水際の積載や砂浜の運搬には2~3人必要です。

●積載向は取っ手側に艇後方になる位置を推奨しておりますが

逆向きに積載運搬する際は、ハンドル側の過度な加重による破損や艇後方のライドプレートが地面に当たらないよう十分注意してください。

●取っ手側のタイヤは一回り小さいタイヤを使用することで、方向転換時の持ち上げる重さを軽減してます。


※SX-Rは800SX-Rに比べ重量が91kg重くなっています。
  昔の2サイクル2シータークラスの重量です。
  そのことをイメージし使用状況(人数、場所等)2輪もしくは4輪の選択をお願いします。



総重量約31Kg フレーム重量約13Kg





※サイズ

※全幅は空気圧、荷重、等により若干変動します。



※パーツ表&組立図PDF



※出荷荷姿

J-150-4S交換パーツ
 JS301  JS302  JS303  JS304  JS305
 JS307  JS308  IB070120AB  Z44-1  Z736-6
Z6037 JS220 Z6027 JL100  JL405
 TA40F TA40J JL210BS Z521  P23-06
 P04-6-50 P-04-6-60  P04-8-60 P05-08   P07-08

商品番号 商品名 税抜価格 税込価格
JS301 取手パイプ J-150S&J-150-4S用 \11,000 \12,100
JS302 レールフレームセット レール&エンドキャップ付 \11,000 \12,100
JS303 車軸フレーム425mm 組込品J-150S用 \7,700 \8,470
JS304 フットパイプ425mm J-150S、J-150-4S \1,800 \1,980
JS305 44角スタンドパイプ200mm \1,200 \1,320
JS307 44角スタンドパイプ235mm \1,500 \1,650
JS308 車軸シャフト J-150S、J-150-4S \3,500 \3,850
IB070120AB 44角ブラケット120mm \2,500 \2,750
Z44-1 44角車軸カラー \1,200 \1,320
Z736-6 J-150-4S用車軸シャフトカラー50mm \150 \165
Z6037 プラスチックスレ止(ボルトM6-65,M6-70,ナット付) \520 \572
JS220 J-130SX用ノブナットM6φ50黒+ボルトM6-65 \520 \572
Z6027 44角用エンドキャップスリット丸穴付 黒 \650 \715
JL100 ランチングフック ステンレス製 \1,700 \1,870
JL405 ランチャー&J-2000用ロープ8φx1.2M \500 \550
TA40F Fタイヤベアリング 18x9.50-8新キャップ \15,800 \17,380
TA40J Jタイヤベアリング 16x6.50-8新キャップ \11,700 \12,870
JL210BS すべるレール 1.5M ライトブルー \1,950 \2,145
Z521 Dリング \250 \275
P23-06 SUSフランジナットセレート付 M6 \70 \77
P04-6-50 SUS六角ボルト6-50 \65 \71
P04-6-60 SUS六角ボルト6-60 \75 \82
P04-8-60 SUS六角ボルト8-60 \90 \99
P05-08 SUSスプリングワッシャーM8 \10 \11
P07-08 SUSナットM8 \30 \33

こちらのオンラインショッピングから購入が可能です。


詳しくはこちらから
 JL226 ジェットランチャJ-150S,J-150-4S用レールエンドキット
左記をご購入いただきますと、
乗せ上げの初動がスムーズになります。

※エンジンの勢いでの乗せ上げは大変危険です。
またジェットランチャーの破損の原因となりますのでお止めください。



  JL278 ジェットランチャーJ-150S、J-150-4S用カプラーキット
左記をご購入いただきますと、
ヒッチメンバー付の動力車があればマリーナ内を楽々移動できます。

※ジェットランチャー4輪は前側のタイヤを外して使用します。

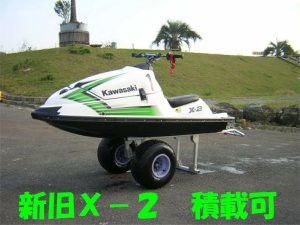

#J-130SX ジェットランチャー シングル用コンパクト

「JET LAUNCHER」「ジェットランチャー」は(有)ファクトリーゼロが製造販売する運搬用台車の登録商標です。
ご購入の際は(有)ファクトリーゼロのジェットランチャーとご指名ください。 ※コピー品にご注意ください。



(すべるレール&フック1個は標準で付いています)



HOW TO ジェットランチャー!!(動画見れます)

商品番号 商品名 税抜価格 税込価格
J-130SX ジェットランチャー シングル用コンパクト \71,200 \78,320

● 従来のJ-1300に比べピンを抜き差しすることでフレームを簡単に分解(コンパクト)にすることができます、また取っ手パイプが下へ曲げていますので一層乗せ上げが楽にできます。
●アルミ製により軽くて丈夫で錆びず、ナイロン製ローラーベアリング入りプラスチックホイール&ブロックパターンタイヤにより楽にスムーズに動かすことができます。
● 適応艇種:スタンドアップシングル艇のみ  総重量約20Kg フレーム重量約9Kg

●主な交換パーツ:P17-16 フレーム組立用タングピン  P13-130 フレーム組立用Rピン

            JS220 黒ノブナット   Z6037 スレ止め(四角黒プラスチック)

    上記の主な交換パーツはオンラインショッピングよりお求めが可能です。

類似品にご注意ください。

※当社ジェットランチャー、ジェットバンク全ての台車には軽くて丈夫で錆びないナイロン製ローラーベアリング入りプラスチックホイール(色:パープル)&ブロックパターンマリンタイヤを使用しています。(詳細ページ)



※サイズ

※全幅は空気圧、荷重、等により若干変動します。

※パーツ表&組立説明書PDF



  ※出荷荷姿

こちらのオンラインショッピングから購入が可能です。

J-130SX交換パーツ
 JS201  JS101  IB050120AA  IB040090AA
 JS210  JS203  JS204  JL104
 JS212  JS211  Z6037  JS220
 Z6028-1  JL405  JL100  TA40F
 Z521  P13-130  P17-16  P03-6-52
 P03-6-45  P23-06  P04-8-50  P05-08  P07-08
商品番号 商品名 税抜価格 税込価格
JS201 取手パイプ J-130S&SX用 \6,500 \7,150
JS101 レールフレームセット、レール&エンドキャップ付 \9,600 \10,560
IB050120AA 38角ブラケットリブ付120mmB \2,000 \2,200
IB040090AA 38角ブラケット90mm \1,500 \1,650
JS210 フットパイプ445mm J-130SX \1,500 \1,650
JS203 スタンドパイプ400mm \1,500 \1,650
JS204 スタンドパイプ200mm \1,000 \1,100
JL104 ランチャー用すべるレール 1.33mブルー \1,350 \1,485
JS212 車軸シャフト J-130SX \1,800 \1,980
JS211 車軸シャフトカラー J-130SX \600 \660
Z6037 プラスチックスレ止(ボルトM6-65,M6-70,ナット付) \520 \572
JS220 J-130SX用ノブナットM6φ50黒+ボルトM6-65 \520 \572
Z6028-1 38角用エンドキャップスリット丸穴付黒 \600 \660
JL405 ランチャー&J-2000用ロープ8φx1.2M \500 \550
JL100 ランチングフックスレンレス製 \1,700 \1,870
TA40F Fタイヤベアリング 18x9.50-8新キャップ \15,800 \17,380
Z521 Dリング \250 \275
P13-130 Rピン2.3mm \170 \187
P17-16 ボルトM8-55テンゾウナシ(ピン)BY、F900 \250 \275
P03-6-52 SUSプラストラス6-52 切詰 \120 \132
P03-6-45 SUSプラストラス6-45 \65 \71
P23-06 SUSフランジナットセレート付 M6 \70 \77
P04-8-50 SUS六角ボルト8-50 \80 \88
P05-08 SUSスプリングワッシャーM8 \10 \11
P07-08 SUSナットM8 \30 \33

こちらのオンラインショッピングから購入が可能です。

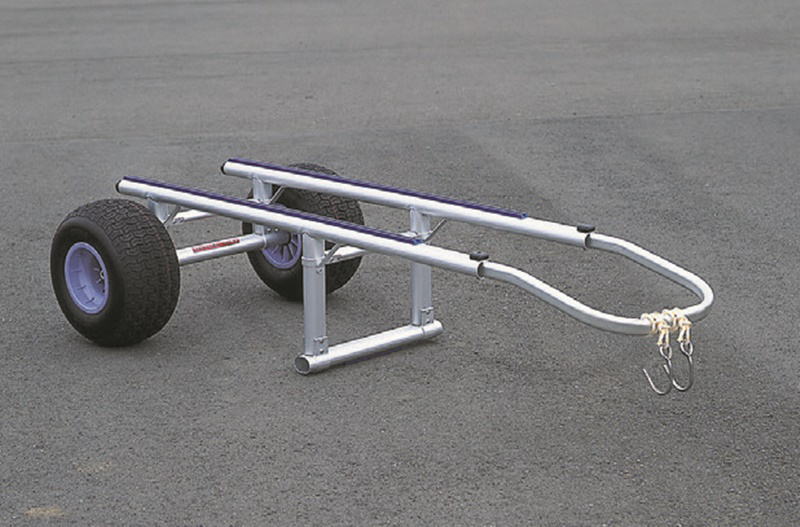

#J-1480X ジェットランチャー 2輪タンデム(2人乗)向
商品番号 商品名 レール幅 税抜価格 税込価格
J-1480X ジェットランチャー 2輪 480mm \81,500 \89,650

●アルミ製により軽くて錆びず、各ジョイント部はボルト&溶接にて耐久性に優れています、またナイロン製ローラーベアリング入りプラスチックホイール&ブロックパターンタイヤにより楽にスムーズに動かすことができます。
●シーソーの原理により、艇によっては一人で上げ下ろしができます。
●極力、力を使わずにバランス良く運べるようにフレーム設計されています。
(すべるレール&フック1個は標準で付いています) J-1480:レール幅480ミリ............主にタンデム、ランナバウト(乗上時サポートで3~4人必要です)
●このジェットランチャーにシングル艇を乗せる際は別途オプションにてJL267「シングルサポートレール」を取付てください。

●新しく別売オプションとしてジェットランチャーを積載できるジェットランチャーベースが発売になります。

総重量約22Kg フレーム重量約10Kg



類似品にご注意ください。

※当社ジェットランチャー、ジェットバンク全ての台車には軽くて丈夫で錆びないナイロン製ローラーベアリング入りプラスチックホイール(色:パープル)&ブロックパターンマリンタイヤを使用しています。(詳細ページ)



※サイズ

※全幅は空気圧、荷重、等により若干変動します。

 ※パーツ表&組立図PDF

 ※出荷荷姿

こちらのオンラインショッピングから購入が可能です。



J-1480X交換パーツ
JL103LBX JL103AXR JL103AXL  JL210BS
 JL122 JL112S JL123 JL124-1
IB020050AA IB030020AA JL106 Z507 Z6032-1
 JL100  JL405  Z6038  Z6037  TA40F
 Z521  P04-6-70  P04-6-65 P04-6-55   P23-06

商品番号 商品名 税抜価格 税込価格
JL103LBX 2.8t曲取手480幅Jランチャー、X品 \9,000 \9,900
JL103AXR メインフレームセット1300X/1480X 右 \15,000 \16,500
JL103AXL メインフレームセット1300X/1480X 左 \15,000 \16,500
JL210BS すべるレール 1.5M ライトブルー \1,950 \2,145
JL122 車軸フレーム Jー1480、J-1480-4用 \3,000 \3,300
JL112S 左右連結パイプ J-1480用 409mm \2,000 \2,200
JL123 車軸シャフト Jー1480、J-1480-4用 \3,700 \4,070
JL124-1 スタンドパイプJー1480X用(レール付) \4,000 \4,400
IB020050AA 楕円70x50ブラケットJ車軸50mm \1,000 \1,100
IB030020AA 楕円70x50ブラケットストレート連結固定20mm \2,000 \2,200
JL106 補強バー(リベット付) \2,500 \2,750
Z507 BY-100/200/1480-4 車軸シャフト用カラー \500 \550
Z6032-1 スタンドレール J-1300X/1480X用(穴無し) \800 \880
JL100 ランチングフック ステンレス製 \1,700 \1,870
JL405 ランチャー&J-2000用ロープ8φx1.2M \500 \550
Z6038 エンドキャップ50x70 \1,000 \1,100
Z6037 プラスチックスレ止(ボルトM6-65,M6-70,ナット付) \520 \572
TA40F Fタイヤベアリング 18x9.50-8新キャップ \15,800 \17,380
Z521 Dリング \250 \2,745
P04-6-70 SUS六角ボルト6-70 \85 \93
P04-6-65 SUS六角ボルト6-65 \80 \88
P04-6-55 SUS六角ボルト6-55 \70 \77
P23-06 SUSフランジナットセレート付 M6 \70 \77

こちらのオンラインショッピングから購入が可能です。

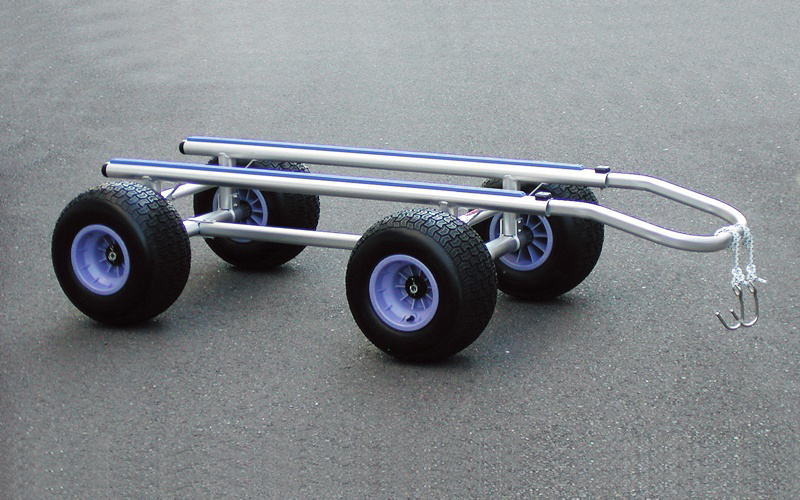

#J-1480-4X ジェットランチャー 4輪

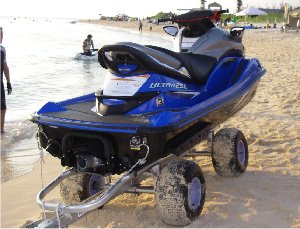

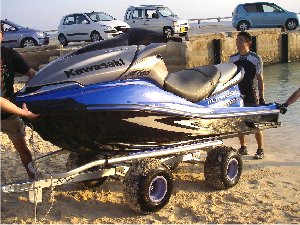

ウルトラ積載

※上の積載写真にはオプションの4輪用カプラーキットが装着されています。

 ※砂浜での運搬および乗せ上げには6~7人必要です!
商品番号 商品名 税抜価格 税込価格

J-1480-4X

ジェットランチャー 4輪

\109,200

\120,120

●アルミ製により軽くて錆びず、各ジョイント部はボルト&溶接にて耐久性に優れています、またナイロン製ローラーベアリング入りプラスチックホイール(色:パープル)&ブロックパターンタイヤにより楽にスムーズに動かすことができます。
●2輪に比べ持ち上げてバランスをとることなく、特に大型重量艇など押す力だけで移動できます。
●方向転換は取っ手を持ち上げ2輪状態にて行います、角度付取っ手パイプにより乗上げが容易にできます。
スロープレールキットを装着すると、ワンボックス車等の荷台の高さに合い、艇を持ち上げることなく押すだけで乗せ移しができます。(すべるレール&フック1個は標準で付いています)乗せ方、使い方のご紹介ページです。
●このジェットランチャーにシングル艇を乗せる際は別途オプションにてJL267「シングルサポートレール」を取付てください。

●別売オプションとしてジェットランチャーを積載できるジェットランチャーベースや動力牽引用ジェットランチャー4輪用カプラーキットがございます。

ジェットランチャー:総重量約37Kg フレーム重量約12Kg



類似品にご注意ください。

※当社ジェットランチャー、ジェットバンク全ての台車には軽くて丈夫で錆びないナイロン製ローラーベアリング入りプラスチックホイール(色:パープル)&ブロックパターンマリンタイヤを使用しています。(詳細ページ)



※サイズ

※全幅は空気圧、荷重、等により若干変動します。



※パーツ表&組立図PDF



  ※出荷荷姿



こちらのオンラインショッピングから購入が可能です。



J-1480-4X交換パーツ
JL103LBX JL103BXR JL103BXL  JL210BS
 JL122 JL112S JL118 JL123
IB020050AA IB030020AA IB030030AA JL106 Z507
 JL100  JL405  Z6038  Z6037  TA40F
 Z521  P04-6-70  P04-6-65 P04-6-55   P23-06

商品番号 商品名 税抜価格 税込価格
JL103LBX 2.8t曲取手480幅Jランチャー、X品 \9,000 \9,900
JL103BXR メインフレームセット(A~E付き)右 \15,000 \16,500
JL103BXL メインフレームセット(A~E付き)左 \15,000 \16,500
JL210BS すべるレール 1.5M ライトブルー \1,900 \2,090
JL122 車軸フレーム Jー1480、J-1480-4用 \3,000 \3,300
JL112S 左右連結パイプ J-1480用 409mm \2,000 \2,200
JL118 1480-4&1450-4用センターフレーム1028mm \2,000 \2,200
JL123 車軸シャフト Jー1480、J-1480-4用 \3,700 \4,070
IB020050AA 楕円70x50ブラケットJ車軸50mm \1,000 \1,100
IB030020AA 楕円70x50ブラケットストレート連結固定20mm \2,000 \2,200
IB030030AA 楕円70x50ブラケットストレート連結固定30mm \2,500 \2,750
JL106 補強バー(リベット付) \2,500 \2,750
Z507 BY-100/200/1480-4 車軸シャフト用カラー \500 \550
JL100 ランチングフック ステンレス製 \1,700 \1,870
JL405 ランチャー&J-2000用ロープ8φx1.2M \500 \550
Z6038 エンドキャップ50x70 \1,000 \1,100
Z6037 プラスチックスレ止(ボルトM6-65,M6-70,ナット付) \520 \572
TA40F Fタイヤベアリング 18x9.50-8新キャップ \15,800 \17,380
Z521 Dリング \250 \275
P04-6-70 SUS六角ボルト6-70 \85 \93
P04-6-65 SUS六角ボルト6-65 \80 \88
P04-6-55 SUS六角ボルト6-55 \70 \77
P23-06 SUSフランジナットセレート付 M6 \70 \77

こちらのオンラインショッピングから購入が可能です。


Q&A よくある質問集

<<これからジェットを始める方、必見!>>
「PWCの運搬方法の紹介」

「PWCルール&マナー」

紙カタログが必要な方、またご意見等お気軽にお問い合わせください。



製造元
〒243-0417 神奈川県海老名市本郷348-13

(有)ファクトリーゼロ
TEL:046-238-9411 FAX:046-238-9422
info@factory-zero.co.jp
