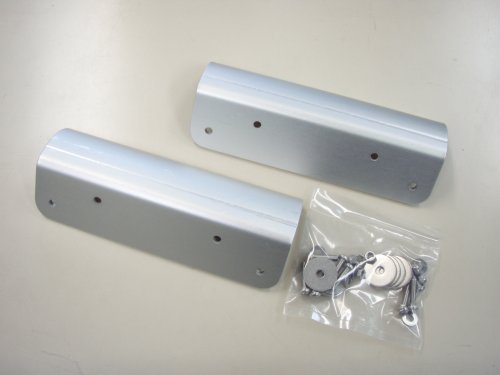

品番OS 0120 ガンネルアタッチメント




こちらのオンラインショッピングから購入が可能です。







アルミボートのパント、ジョンタイプのようにボートの縁(ガンネル)の部分があまり出っ張っていないボートは

オーバースライダーの受けに引っかからないので


別途、品番OS0120 ガンネルアタッチメント ¥6,048が必要です。



※ガンネルアタッチメント取付時、艇体によっては強度等問題がある場合がございます事ご了承ください。

(ポリエチレン艇等には取り付け出来ない場合も有ります)

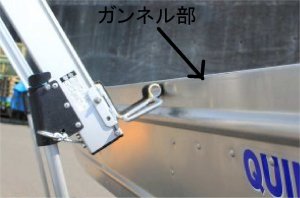

ガンネルアタッチメント装着前

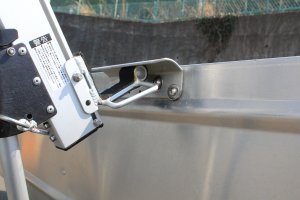

ガンネルアタッチメント装着後

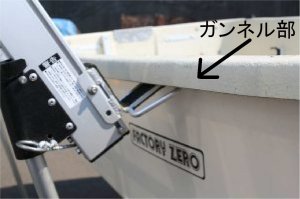

※FRPボートは比較的、下写真のように縁(ガンネル)の部分が出っ張っていますので問題ありません。

縁(ガンネル)の部分に受けがハマっている

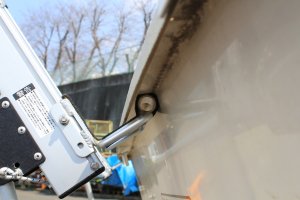

下側から覗いた写真





<<<ガンネルアタッチメント取付手順>>>



●ガンネルアタッチメント取り付け位置を決める

@ボートの重心位置を計ります



A重心位置をマーキング



Bオーバースライダーの前後の受けの間隔を計ります(受け中央から中央)

C重心から受け間隔1/2の位置

※下記拡大写真あります

D取付位置をマーキング

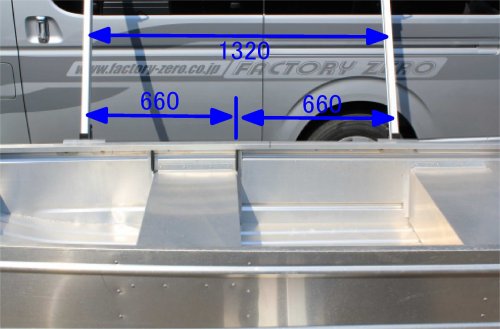

Cの拡大写真(数値はハイエースの場合)





●ガンネルアタッチメントを取り付ける

@ボート側の取付位置にガンネルアタッチメントのセンターを合わせる

Aボート上端とガンネルアタッチメント上端は水平位置で

Bガンネルアタッチメントの穴にドリルでボート側に穴を開ける

C付属のビス、ワッシャーで固定

D内側には裏当てプレートを

E取付完了










さらに詳しいカタログあります、またご意見等お気軽にお問い合わせください。
